陶板幕墙产品挂接分类

由于陶板的标准对产品的型号规格编制有要求,这一方面各个标准不能做到统一,所以本文以陶板的厚度来介绍。

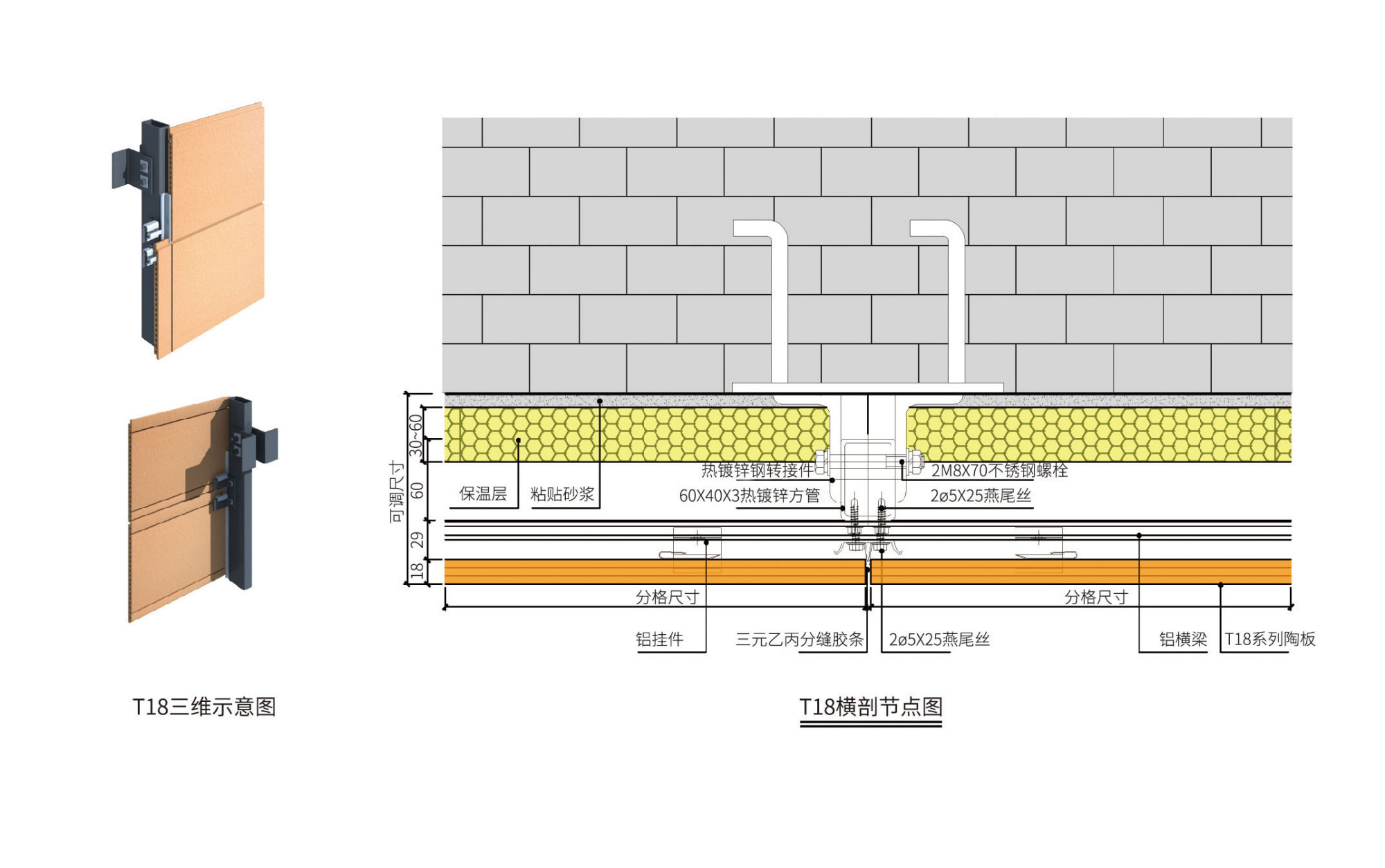

1、总厚度为18mm陶板,这类陶板一般采用背部开槽的挂法,其截面形状如下图所示:

18mm陶板的尺寸各个厂家亦不一致,并且在安装时其两个T型槽的中心距亦不相等,主要有96mm、66(67)mm两种。在选用挂件及确定横龙骨位置时,要注意这个问题。

18mm厚陶板的单位重量为32kg/㎡左右,其破坏强度为2100N(平均值)(GB/T 27972-2011)。

2、总厚度为19mm的陶板,由于国标对大于18mm的陶板其挂装部位的厚度有要求,而这一要求在19mm的空间上难以实现,所以这一规格在市场上很难见到,这里不予表述。

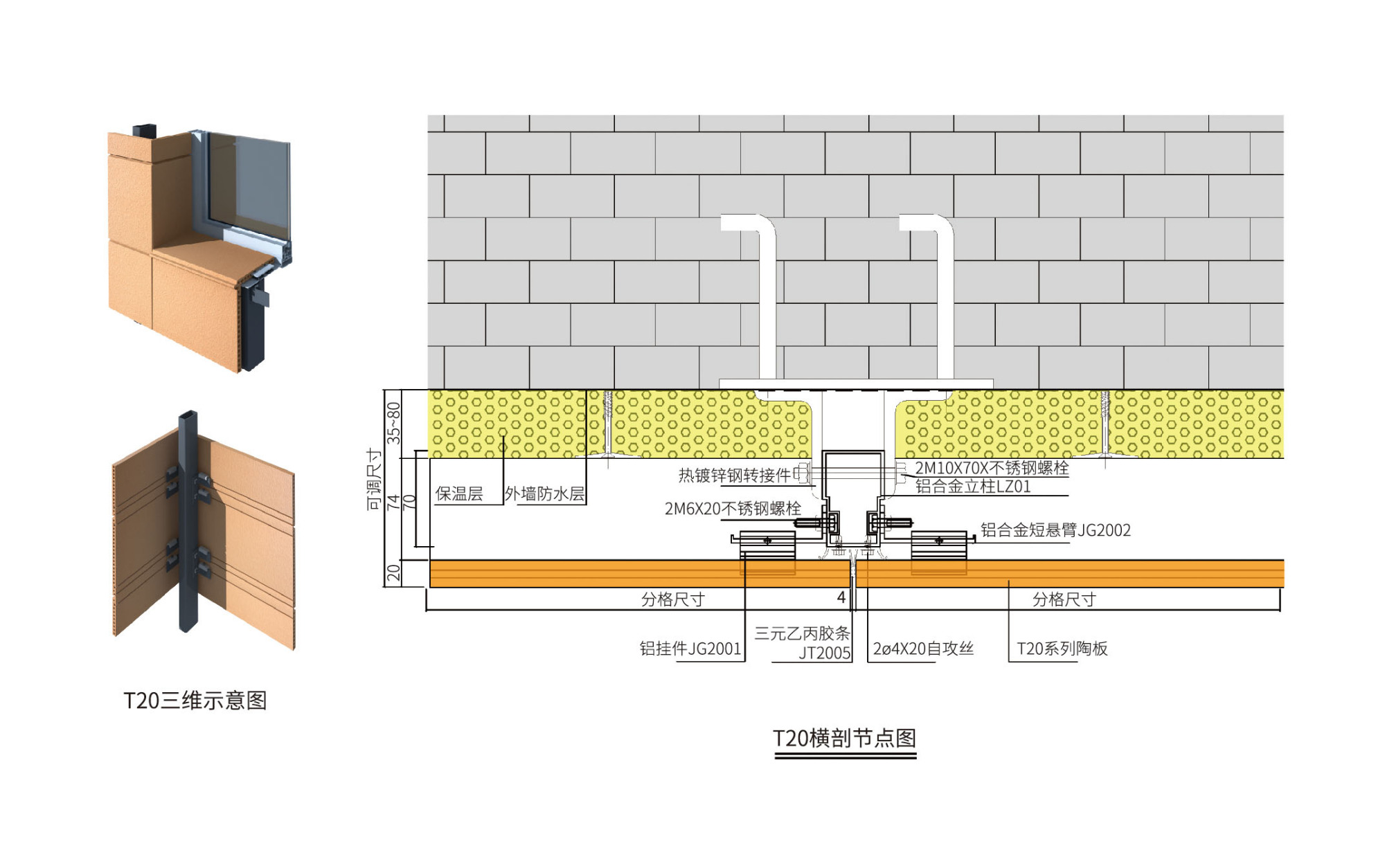

总厚度22mm(含21mm、22mm)的陶板,这类陶板一般采用上下插口式挂装,其截面形状如下图所示:


上图中的尺寸各个厂家亦不一致,在选用挂件时要考虑上部挂件的接触长度,确保挂装安全。

挂件与陶板面板的连接构造设计应符合下列规定:

上部采用插口式挂件,且陶板自重由下部挂件承受时,应采取防陶板断裂下坠措施,承重处挂件与陶板挂槽内竖向的接触部位不应留有间隙;

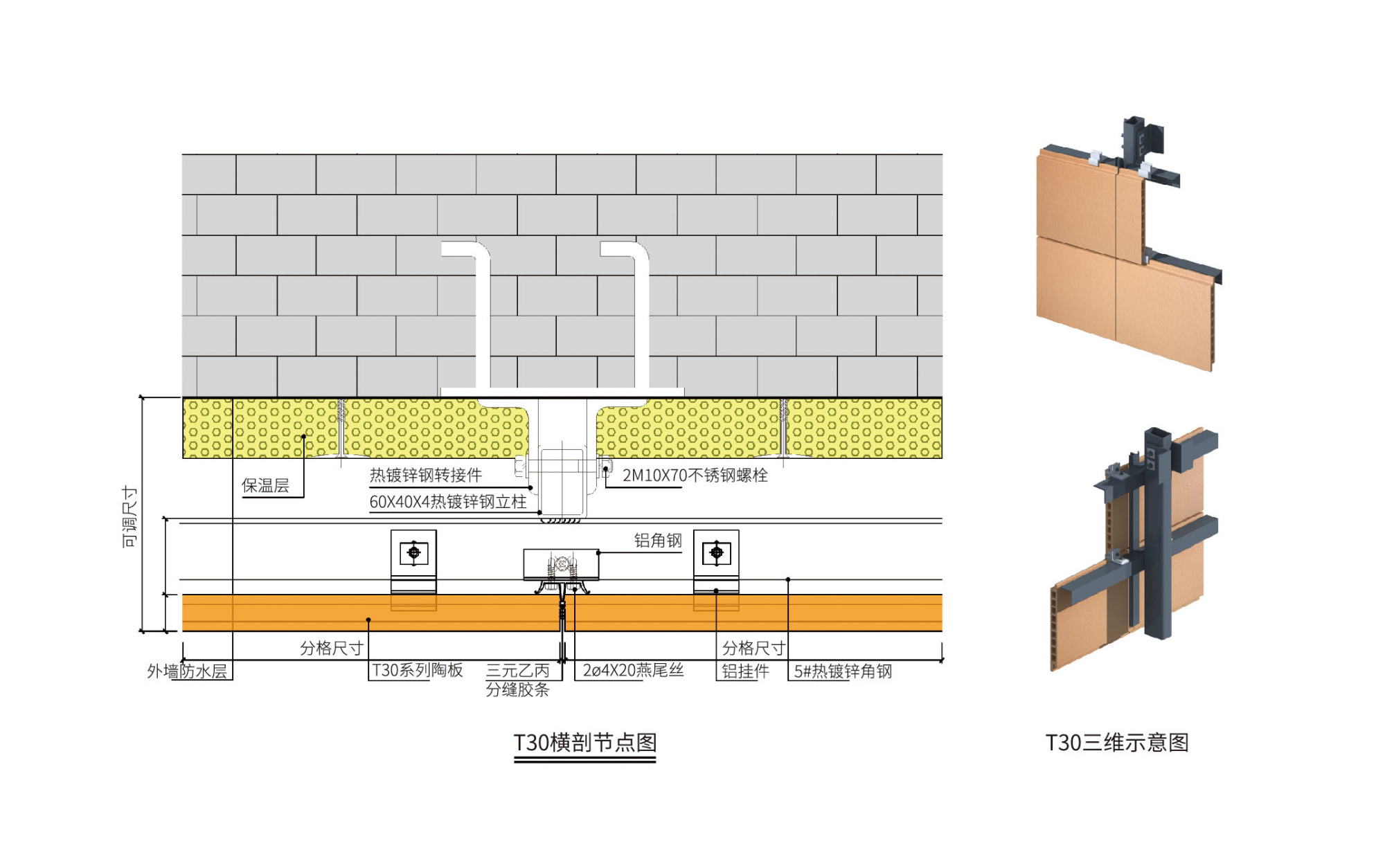

3、总厚度30mm的陶板

这类陶板一般采用上下插口式挂装,其截面形状如下图所示:

陶板的成型工艺为挤出成型,其宽度是由模具决定,其长度有分切设备依据指令执行,即:板宽仅取一个值,板长按工程需要设定。

一般陶板的幕墙的分格高(陶板装饰面宽+横缝宽度)为:300mm、400mm、450mm、500mm、600mm,其余尺寸可以定制模具来生产。在许多厂家使用陶板的总宽度作为陶板销售计算面积时的宽度值,这样在计算陶板的使用量时就比幕墙的可视面积增加了一些。

一般幕墙竖龙骨的中心距在1.2m以下,相应陶板的板材长度也在1.2m以内。


来源:陶板幕墙厂家
