6.材料与机具

6.1主要材料

6.1.1所选用的龙骨、挂件、五金、陶土板等材料应按设计要求选用，并符合《干挂空心陶瓷板》GB/T27972-2011、《干挂空心陶瓷板》JC/T1080-2008和《建筑幕墙》GB/T21086-2007的相关要求。

6.1.2陶土板的有效宽度不宜大于620mm，长度、特殊形状、尺寸根据设计要求由供需双方商定。

6.1.3陶土板幕墙采用的非标准五金件应符合设计要求，有出厂合格证，符合现行国家标准.

6.1.4各种材料进场后组织有关人员按技术要求进行查点验收，材料应分类挂牌存放。陶土板应成箱存放，防雨防潮，应注意现场摆放和搬运，防止破损。

6.2主要机具设备

采用的主要机具设备见表6.2。

表6.2 机具设备表

7.质量控制

本工法施工质量标准执行设计要求和国家标准《建筑工程施工质量验收统一标准》GB50300-2013、《建筑装饰装修工程施工质量验收规范》GB50210-2010、《建筑幕墙》GB/T21086-2007的相关规定。

7.1质量控制标准

7.1.1空心陶土板每块板的平均尺寸相对于工作尺寸允许偏差应符合表7.1的规定。

表7.1陶土板每块板的平均尺寸相对于工作尺寸允许偏差

7.1.2空心陶土板正面的外观缺陷允许值应符合表7.2的要求。

表7.2陶土板正面的外观缺陷允许值

7.1.3陶土板幕墙构件加工竖向构件和横向构件尺寸允许偏差应符合表7.3的要求。

表7.3幕墙构件加工竖向构件和横向构件尺寸允许偏差

7.1.4干挂陶土板幕墙支撑构件组装允许偏差应符合表7.4的要求。

表7.4幕墙竖向和横向构件的组装允许偏差

7.1.5陶土板幕墙组装就位后允许偏差应满足表7.5的要求。

表7.5陶土板幕墙组装就位后允许偏差

7.1.6安装完成的陶土板幕墙外露表面不应有擦伤、斑痕、破损，每平方米内的划伤、擦伤应符合表7.6的要求。

表7.6陶土板幕墙每平方米外露表面质量

7.1.7陶土板幕墙面板接缝应横平竖直，大小均匀，目视无明显弯曲扭斜。

7.2质量验收标准

7.2.1一般规定

1、陶土板幕墙质量验收应具备下列文件和记录：

（1）幕墙工程的施工图、结构计算书设计说明及其他设计文件。

（2）建筑设计单位对幕墙工程设计的确认文件。

（3）幕墙工程所用各种材料、五金配件、构件及组件的产品合格证书、性能检查报告、进场验收记录和复验报告。

（4）幕墙工程所用硅酮结构胶的合格证或商检证；国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性试验报告；陶土板用密封胶的耐污染性试验报告。

（5）后置埋件的现场拉拔强度检测报告。

（6）幕墙的抗风压性能、气密性能、水密性能及平面内变形性能检测报告。

（7）防雷装置测试记录。

（8）幕墙淋水试验记录。

（9）隐蔽工程验收记录。

（10）幕墙构件和组件的加工制作记录；幕墙安装施工记录。

2、各分项工程的材料检验应按下列规定划分：

（1）相同设计、材料、工艺和施工条件的幕墙工程每500~1000㎡应划分为一个检验批，不足500㎡也应划分为一个检验批。

（2）同一单位工程的不连续的幕墙工程应单独划分检验批。

（3）对于异形或特殊要求的幕墙，检验批的划分应根据幕墙的结构、工艺特点及幕墙工程规模，由监理单位（或建设单位）和施工单位协商确定。

3、检查数量应符合下列规定：

（1）每个检验批每100㎡应至少抽查一次，每次不得小于10㎡。

（2）对于异形或者有特殊要求的幕墙工程，应根据幕墙的结构和工艺特点，由监理单位（或建设单位）和施工单位协商确定。

4、幕墙及其连接件应具有足够的承载力、刚度和相对于主体结构的位移能力。幕墙构架立柱的连接金属角码与其他连接件应采用螺栓连接，并有防松动措施。

6、立柱和横梁等主要受力构件其截面受力部分的壁厚应经计算确定，且铝合金型材壁厚不应小于3.0mm，钢型材壁厚不应小于3.0mm。

7、主体结构与幕墙连接的各预埋件，其数量、规格、位置、和防腐处理必须符合设计要求。

8、幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固。

9、幕墙的金属框架与主体结构应通过预埋件，预埋件应在主体结构混凝土施工时埋入，预埋件的位置应准确。当没有条件采用预埋件连接时，应采用后置预埋件连接措施，并应通过现场拉拔试验确定其承载力。

10、立柱应采用螺栓与角码连接，螺栓直径应通过计算，并应不小于10mm。不同金属材料接触时应采用结缘垫片分隔。

11、幕墙的抗震缝、伸缩缝、沉降缝等部位的处理应保证缝的使用功能和装饰面的完整性。

12、幕墙工程设计应满足维护和清洁的要求。

7.2.2主控项目

1、陶土板幕墙工程所用材料的品种、规格、性能和等级，应符合设计要求及国家现行产品技术规范的规定。陶土板的断裂强度不应小于15.0MPa，吸水率应小于10%。陶土板幕墙的铝合金挂件厚度不应小于3.5mm，不锈钢挂件厚度不应小于3.0mm。

检验方法：观察；尺量检查；检查产品合格证书、性能检测报告、材料进场验收记录和复验报告。

2、陶土板幕墙的造型、立面分格、颜色、光泽、花纹和图案应符合设计要求。

检查方法：观察。

3、陶土板挂件的数量、安装位置、尺寸应符合设计要求。

检验方法：检查进场验收记录或施工记录。

4、陶土板幕墙主体结构的预埋件和后置埋件的位置、数量及后置埋件的拉拔力必须符合设计要求。

检测方法：检查拉拔力检测报告和隐蔽工程验收记录。

5、陶土板幕墙的金属框架立柱与主体结构预埋件的连接、连接件与金属框架的连接、连接件与陶土板的连接必须符合设计要求，安装必须牢固。

检验方法：手扳检查；检查隐蔽工程验收记录。

6、金属框架和连接件的防腐处理应符合设计要求。

检验方法：检查隐蔽工程验收记录。

7、陶土板幕墙的防雷装置必须与主体结构防雷装置连接。

检验方法：观察；检查隐蔽工程验收记录和施工记录。

8、陶土板幕墙的防火、保温、防潮材料的设置应符合设计要求，填充应密实、均匀、厚度一致。

检验方法：检查隐蔽工程验收记录。

9、各种结构变形缝、墙角的连接节点应符合设计要求和技术标准的规定。

检验方法：检查隐蔽工程验收记录和施工记录。

10、陶土板表面和板缝的处理应符合设计要求。

检验方法：观察。

11、陶土板幕墙应无渗漏。

检验方法：在易渗漏部位进行淋水检查。

7.2.3一般项目

1、陶土板幕墙表面平整、洁净、无污染、缺损和裂痕，验色和花纹协调一致，无明显色差，无明显修痕。

检验方法：观察法。

2、陶土板幕墙的分缝件条应平直、洁净、接口严密、安装牢固。

检验方法：观察法；收扳检查。

3、陶土板接缝应横平竖直、宽窄均匀；阴阳角陶土板压向应正确，板边合缝应顺直；凹凸线出墙厚度应一致，上下口应平直。

检验方法：观察；尺量检查。

4、陶土板幕墙上的滴水线、流水坡向应正确、顺直。

检验方法：观察法；用水平尺检查。

8. 安全措施

8.1进入施工现场的作业人员，必须先参加三级安全教育、安全技术交底，考试合格方可上岗作业，未经培训或考试不合格者，不得上岗作业。

8.2进入施工现场的人员必须戴好安全帽，并系好帽带；按照作业要求正确穿戴个人防护用品；在2m以上（含2m）没有可靠安全防护设施的高处施工时，必须戴好安全带；高处作业时，不得穿硬底和带钉易滑的鞋进行施工。

8.3在施工过程中应避免上下交叉作业，实在不可避免时，应做好必要的防护。

8.4高空作业时，应检查脚手架是否牢固，特别是大风及雨后作业；操作前应检查脚手架是否牢固。

8.5特种作业人员必须持证上岗，凡从事电焊、剔凿作业的人员应使用面罩或护目镜。

8.6使用切割机、冲击钻等手持电动工具，必须装有漏电保护器，作业前应试机检查作业时应戴绝缘手套。

8.7坚持安全用电制度，电工执证上岗，配电箱专人管理，做好机械漏电保护，防潮防雨设施，一机一闸一箱一漏，电箱上锁。

8.8垂直运输材料时，下方应有专人看护，无关人员不得进入垂直运输场区；严格控制脚手架施工荷载，在架子上施工时工具和材料要放置稳当，不许随便乱扔。

8.9作业过程严禁随意拆除脚手架拉结及脚手架上的安全设施。

8.10严格执行国家有关安全技术操作规程，采取相应的各种措施，保证施工安全。

9. 环保措施

9.1成立相应的环保管理机构，在施工过程中严格遵守环境保护的法律、法规，加强环境、卫生、文明、安全的施工管理，并接受有关单位的检查指导。

9.2根据相关环保制度及方案，加强施工场地的合理布置，工程材料、设备、建筑垃圾等的控制和管理；合理布置临时施工场地，施工场地做到整洁文明。

9.3合理安排物料分类堆放，及时清理现场焊接时遗弃的焊渣、焊条头等废弃物，现场废弃物应按分类集中清理处置。

9.4施工现场建筑垃圾、材料的包装箱、撕下的保护膜、用完的密封胶包装袋等废弃物应集中回收堆放，并及时清理干净，避免环境污染。

9.5支撑系统焊接时应戴好防护用品，焊接时应站在上风位置，避免锰烟中毒。

9.6需要现场加工切割时应选用封闭室内或工棚，避免噪音污染的扩散，尽量避免夜间施工，防止造成噪音污染.

9.7合理安排作息时间，夏季避开中午高温时段，预防中暑。

10. 效益分析

10.1经济效益

本工法通过“预先排版、工厂定型加工”的技术措施，减少了材料损耗；施工时操作工人只需要依据控制线定位安装，不仅保证了构件安装的准确性，还提高了施工效率，加快了施工进度。

以体育中心（一期）羽毛球馆工程为例，运用本工法施工，缩短了工期9天，避免返工、节省人工10%，避免材料浪费2%，直接经济效益合计节省金额为：673元/㎡（材料综合单价563元/㎡+人工费110元/㎡）×3500㎡（施工面积）×｛10%×16.3%（人工费所占比重）+2%×83.7%（材料费所占比重）｝=2355500×0.033=77732元。

10.2社会环保效益

陶土板幕墙规格精确，性能恒久稳定，适合工厂集成和规模化生产，所用材料可回收加工，有利于推进建筑产品的能源再生循环利用，陶土板自身的自洁功能使建筑维护更轻松，后期维护费用低廉，不易吸附灰尘，污物不易沉积，雨水冲刷即可自洁，节省幕墙周期清洁费用。与同类幕墙工程相比，陶土板幕墙施工工艺简单施工速度快，能缩短建设周期，所用材料属于低耗能，材料环保，建成后节能效果显著，符合当前节能环保降耗社会主题，将在我国建筑幕墙装饰工程中得到更广泛的推广应用。但目前我国尚无统一的施工工艺标准，本工法施工过程中参考借鉴了《建筑装饰装修工程施工质量验收规范》GB50210-2010、《建筑幕墙》GB/T21086-2007以及陶土板幕墙生产厂家的企业标准基础上，经实践总结形成工艺成熟、行之有效的施工技术措施，能确保大面积陶土板幕墙安装施工质量，为类似工程施工提供了很好的参考借鉴，具有良好的社会效益。

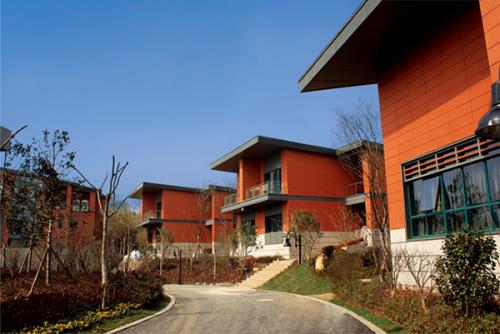

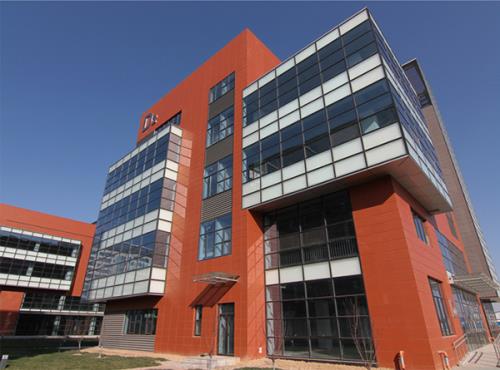

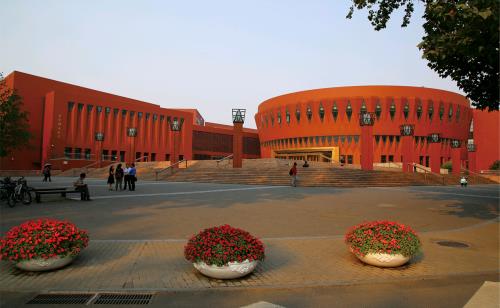

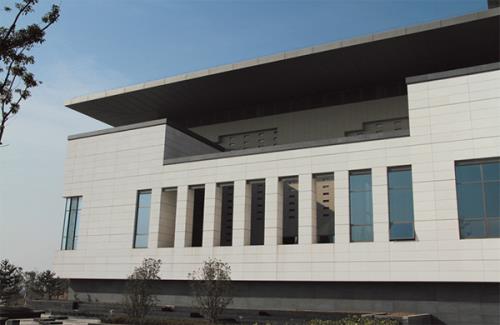

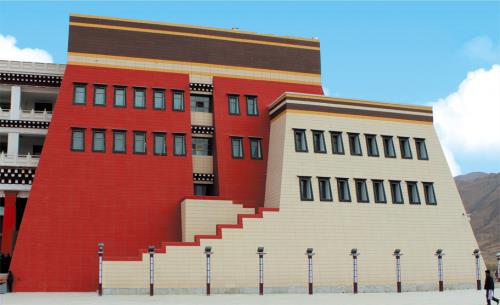

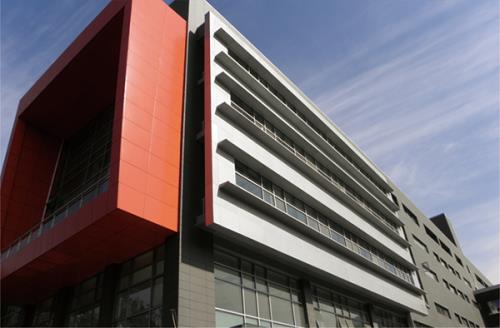

11. 应用实例
